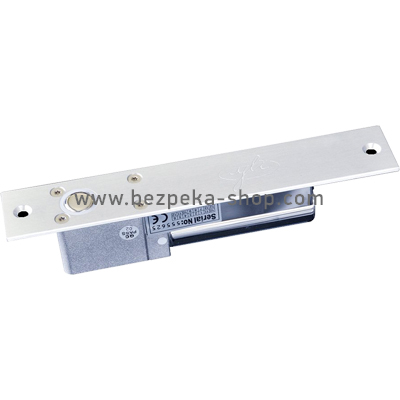

Ригельный замок YB-100+ врезной для системы контроля доступа с таймером

YB-100+ – врезной электроригельный замок для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей. Для крепления на стеклянные двери без рамы следует приобрести специальную крепежную планку BBK-600 или BBK-700. Для узких дверей подойдет BBK-500.

Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-100+

Замок должен быть под электропитанием.
Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+

• Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: 800 кг
• Таймер задержки: 0 | 3 | 6 | 9 сек.
• Выходы: NC/COM
• Без питания: открыт
• Питание: 12V
• Потребление: 900мА (рабочее) | 110мА (режим ожидания)
• Размеры:

• замок: 205x35x40 (мм)
• ответная планка: 90x25x2мм
• ригель: диаметр 16 мм, длинна 16 мм (прямой)

КОМПЛЕКТАЦИЯ

электроригельный замок
накладка на замок
ответная планка
монтажный комплект
крепежные накладки для полой металлической коробки
инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+

Настройте таймер задержки (переключается перемычками на замке);
Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью;

*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами;
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-100+ к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ

Электроригельный замок YB-100+ совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
