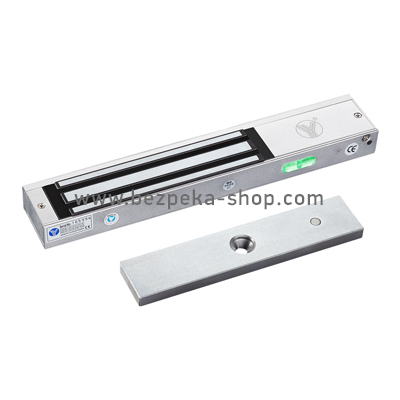

Электромагнитный замок YM-280CAM для системы контроля доступа
Электромагнитный замок YM-280CAM для системы контроля доступа

Электромагнит. YM-280CAM

В наличии

2280 грн

+ -
Продавец товара

Магазин “SEKRET”

066 2959 180

г. Шостка Марата 28 - А " РЕМБЫТТЕХНИКА"

  • Описание
  • Характеристики

YM-280CAM – накладной электромагнитный замок со встроенной камерой с силой удержания до 280 кг на разрыв.
Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные, стеклянные двери.

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-280CAM

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.
Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280CAM

Сила удержания: 280 кг
Материал корпуса: анодированный алюминий
Материал ответной части: цинк
Питание: DC12V | DC24V (переключается перемычкой на замке)
Потребление: 12V/600mA | 24V/300mA
Размеры:

замок: 280х48х26,5мм;
ответная планка: 180х38х11мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕРЫ ВСТРОЕННОЙ В ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-280CAM

Видео стандарт: PAL/NTSC
Матрица: 1/3 CMOS
Фокусное расстояние: f=1.8 mm
Угол обзора: 167°
Разрешение: 550 ТВЛ
Видео выход: 75 Ом/BNC

КОМПЛЕКТАЦИЯ YM-280

электромагнитный замок с крепежной планкой
ответная часть
крепежный комплект
монтажный стикер с разметкой
инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;
• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм с внутренней стороны двери для фиксации ответной планки;
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• Подключите электромагнитный замок к питанию, соедините видеокабель:

(+) к красному проводу;
(-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-280CAM совместим с кодовыми клавиатурамисчитывателямикнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.

МОДИФИКАЦИИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280CAM

YM-280 – замок для накладной установки
YM-280M – для врезной установки;
YM-280D – двойной накладной электромагнитный замок для установки на двойные распашные двери. Сила удержания каждого из двух магнитов по 280кг.

МОНТАЖНЫЕ АКСЕССУАРЫ

Для электромагнитного замка YM-280CAM доступны следующие дополнительные монтажные аксессуары:

MBK-280Cam — L-oбразный монтажный уголок для узких дверей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280CAM Сила удержания: 280 кг Материал корпуса: анодированный алюминий Материал ответной части: цинк Питание: DC12V | DC24V (переключается перемычкой на замке) Потребление: 12V/600mA | 24V/300mA Размеры: замок: 280х48х26,5мм; ответная планка: 180х38х11мм ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕРЫ ВСТРОЕННОЙ В ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-280CAM Видео стандарт: PAL/NTSC Матрица: 1/3 CMOS Фокусное расстояние: f=1.8 mm Угол обзора: 167° Разрешение: 550 ТВЛ Видео выход: 75 Ом/BNC.
